Alps3 说明书

XCMania小黑盒Alps3 GPS+零延迟高度表

相比上一代

GPS+北斗多星座定位

10万小时飞行轨迹记录

单晶太阳能待机时间更长

全新的硬件过滤颠簸更强

与瑞士盒子使用同样硬件框架

Alps3是一台零延迟瞬感高度表，同时配备GPS+是一台全面的飞行记录仪。

相比上一代Alps3启用了全新传感器，附加ARM Cortex4处理器强大算力，将GPS+数据融合到高度表运算当中。

高效率单晶太阳能电池科技，可以减少充电需求。

同时拥有多星座全球定位系统与海量的存储空间，可记录十万小时飞行轨迹。

Alps3 可以透过低功耗蓝牙将气压、GPS与爬升数据传送到平板电脑与手机。

XCMania App同时升级支持Alps3作为外置GPS使用，可在缺少内置GPS的平板电脑上使用。

Alps3为XCMania App提供高刷新率GPS+融合运算，弥补低端手机GPS刷新慢的不足，在空中提供灵敏的速度显示与更准确的风力运算。（XCMania App无需开启外置GPS模式即可享用融合运算。）

Alps3的续航时间视安装位置阳光照射情况，在完全黑暗中可续航10+小时。

基本操作

记录轨迹基本原理

注意！走路是不可能记录轨迹的！

• 您需要达到FAI（国际航协）规定的起飞速度 15公里/小时，才会触发起飞并开始记录。
• 如果速度持续低于6公里/小时一段时间，会触发着陆，停止记录。（如果你在空中悬停是不会触发着陆的）

电源/音量按钮

• 长按3秒电源开关，开机。

• 开机后，会有1至5声短促音告知电池电量。

  • 5声为电池剩余容量 >90%
  • 4声为电池剩余容量80%
  • 3声为电池剩余容量50%
  • 2声为电池剩余容量15%
  • 1声表明电池剩余容量过低，需要充电。
• 开机后长按3秒电源开关，关机 。

• 短按电源开关，调节音量。最低音量为静音。

  • 注意静音模式并不会被保存，下次开机将仍然有音量。

利用太阳能

太阳能板在阳光直射才能发挥作用，由于滑翔伞飞行时飞行平台有角度且经常被伞遮挡，所以飞行中太阳能发电基本可以忽略。

• 太阳能充电主要依靠您起飞前后晒太阳
• 户外阳光每小时可充电10%

飞行间歇的日子里：

• 将Alps3收纳在室内可以晒到太阳的室内窗台上
• 南向窗内有阳光每天可充电20%

平时放窗边，飞时拿走。

Alps3内部拥有充电管理芯片可放心长时间太阳能充电。

灯光信息

• 按钮旁为功能指示灯

  • 绿灯常亮：U盘模式
  • 绿色闪动：准备飞行状态
  • 红色闪动 ： 飞行记录状态
  • 慢速闪动：GPS+定位中
  • 快速闪动：GPS+定位成功。

• 充电指示灯

  • USB口旁为充电指示灯，插入USB充电线后会亮起，如不亮请更换充电器。
  • 红色：充电中
  • 绿色：充电结束

低电量提醒

当电量过低时，Alps3会在低电量关机前数十分钟开始间歇发出低电量音提醒。

自动关机

• 电量下跌到限值会自动关机
• 降落后在地面长时间（10分钟）不移动会自动关机

卫星定位

尽量在起飞前两分钟开机，以便于卫星搜寻锁定。

如果在起飞时刻或空中开机，则空中移动中锁星需要的时间较长，可能会损失起飞后一小段时间的轨迹记录，但通常对XC成绩没有影响。

与手机配对

低功耗蓝牙（BLE）不同于蓝牙耳机，不能使用手机厂商提供的蓝牙界面配对。必须使用各个App本身提供的功能进行连接。

如何配置

将Alps3连接电脑，长按键开机后，会出现XCMania U盘。

U盘根目录有config.ini文件。

配置方法如下：

[sentence] Type=XCTRC 蓝牙通信格式，配合XCManiaApp需XCTRC启用GPS功能。还可根据应用需要设置为LK8EX1，LXNAV。

[pilot]

Name=XCManiaPilot飞行员姓名，根据FAI规则仅限英文。 Manufacturer= Advance 滑翔伞制造厂，根据FAI规则仅限英文，诸如Advance、Gin、Ozone。 Glider= Iota 滑翔伞型号，根据FAI规则仅限英文，诸如Rush6、Delta4。

FaiClass= 3 滑翔伞FAI分类为3。请务必正确配置，会影响在线比赛成绩分类。

[tone]

ToneShifting=1是否启用滑动音，0为关闭。1为启用。

ThermalAlarm=0 （固件v7+ 气流足够大开始转提醒，进入气流后x秒响起提示音。）

NearClimbingSensitivity=0.5 弱气流嗅探范围，0为关闭。 本例范围是(ClimbToneOffThreshold-0.5)= -0.35m/s就会开始响起。

ClimbToneOnThreshold=0.2 气流音响起阀值，默认0.2m/s。

ClimbToneOffThreshold=0.15 气流音停响阀值，默认0.15m/s。

SinkToneOnThreshold=-2 下降音响起阀值，默认-2m/s。

tone=-10.0,200,100,100 以下为音调自定义。

……

如自定义配置失败想恢复出厂，只需将config.ini文件删除，关机再开机，系统会重新生成出厂配置。

当弹出U盘拔出USB线后，如绿灯依然常亮，需长按电源开关3秒关机。

配置文件后，需要关机，重新开机使其生效。

读取轨迹文件

使用USB-C接口接入电脑。长按键开机后，寻找名为XCMania的U盘。

轨迹将按照年份为目录分别存储。

固件升级

• 使用USB-C接口接入电脑。长按键开机后，寻找名为XCMania的U盘。
• 务必在确认电池有电的情况下进行升级操作。
• 将下载的文件准备好，如果是.zip文件需要解压缩得到里面的upgrade.bin文件
• 将升级固件upgrade.bin文件拷贝入根目录。
• 弹出XCMania U盘，当弹出U盘拔出USB线后，如绿灯依然常亮，需长按电源开关3秒关机。
• 仪器关机。
• 短按一下开机按钮，状态灯亮起（红色或红绿相间）。
• 等待数秒时间，升级完成成灯会熄灭，此时可以再次开机使用了。

升级成功：刚刚拷入根目录的upgrade.bin会被删除。

单向升级保障：如果您放入的升级文件老于当前固件版本，upgrade.bin会被删除，不会影响本机固件。

升级下载

点击前往固件下载

注意事项

GPS定位

• Alps在城市街道楼群中，开机定位将需要较长时间。
• Alps不能依靠WiFi进行弱定位，所以在屋子里不能定位。
• GPS天线位于盒子天线凸起或Alps3字样处。
• 在飞行平台上固定时，应避免GPS天线紧贴平板或手机等电子设备。
• 户外测试时不要放置在汽车外壳等金属板之上，大面积金属板反射将导致无法定位。

充电与日常维护

• 请仅使用5V充电器。
• Alps3是设计用来进行航空导航与记录的，在狭窄有遮挡的城市地面道路上有可能会定位困难。
• 水对电子设备是十分危险的，经验表明泡水后后维修的可能性近乎零。
• 由于使用了节电低速率模式，U盘模式仅适合拷贝飞行轨迹文件。

警告：请仅使用5V充电设备。不要使用任何快充。当电压高于5V时将烧毁设备电路！仅使用品牌厂商的充电器，不要使用便宜的山寨充电器。由充电引发的损坏不在保修之列！

故障排除

• 如何解决不能开机：请插入合适的充电器，充电灯亮起后可重新尝试开机。
• 充电后无法开机：充电器电磁干扰过大导致死机，见下一节：断电复位
• U盘不能识别：检查并换用随机配线或手机数据线。请注意有许多内部只有2根线的纯充电用线无法传输数据。
• 音调异常：当自行配制过配置文件后音响异常时需将配置复位。请先删除配置文件，然后关机、重新开机、再次关机、开机。此时恢复到出厂音调配置。

断电复位

• 在开关按钮下方有一个复位孔(魔术贴面），使用手机换卡针或缝衣针垂直短暂按压孔内开关数秒可将设备断电复位。

断电后校准传感器

• 断电复位后再开机需要重新校准传感器,在静止的环境下将机器放在桌子上,等待60秒左右，等待完成响起三声音乐。

如何与其他App连通

XCTrack

• 如固件低于1.14请升级否则速度可能不正确。

临时补救措施是修改协议：Type=LK8EX1

• 注意：由于XCTrack会在后台偷连蓝牙，当你将一台Alps配给多台安卓后，盒子可能会被某一台XCTrack偷连走，即便该设备上的XCTrack已经退出也会出现此现象。此时其他设备会发生找不到连不上的情况。当这种情况发生时，请务必将身边连过这台Alps的所有安卓设备关机！然后用您选定的那位一一台安卓机尝试连接。
• 务必记得从其他配对过的XCTrack中删掉这台设备。
• 找不到蓝牙应急处理方法：仅携带一台手机，手机关机。带着Alps离开其他人与设备，走到几十米外。然后手机开机查找匹配。（注意这仅仅是应急处理，您仍需要从您其他设备上解除绑定。）
• 如何配置Alps+XCTrack:
  • 勾选使用蓝牙传感器，并在传感器列表中选择Alps3。

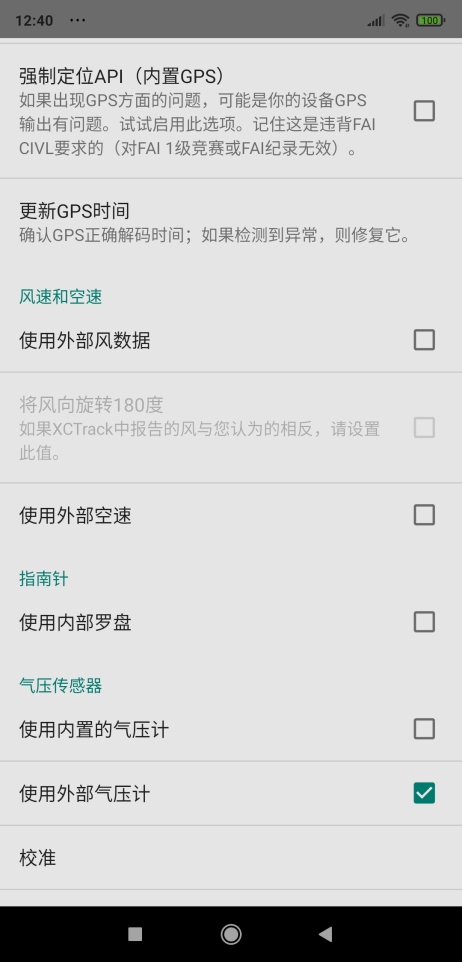

  • 勾选“使用外部气压计”。

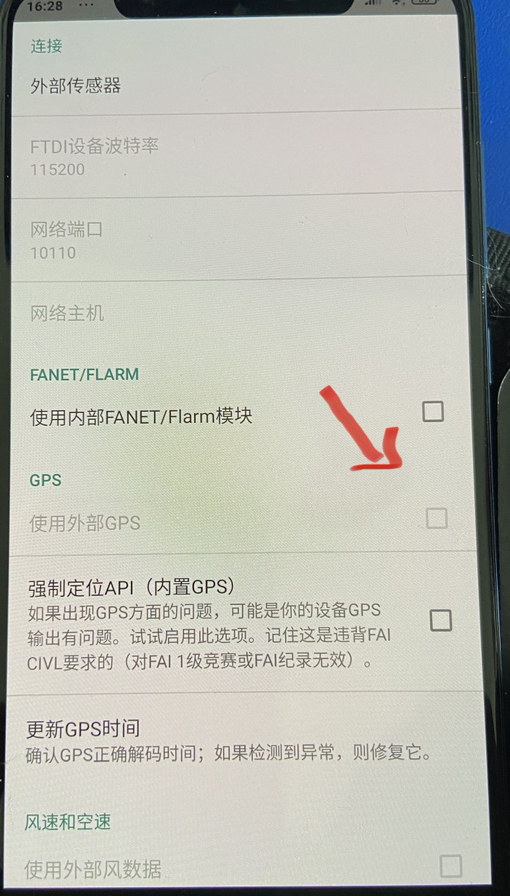

  • 如果平板手机内置GPS，建议不要勾选“使用外部GPS”。如此实现了两台设备双GPS备份保留轨迹，万无一失。

通讯协议

默认协议XCTRC，如无必要不建议改动。

你的Alps3可以在以下3种协议中切换： XCTRC , LK8EX1, LXNAV

这里是建议的协议对应App一览表。

XCMania: 协议 XCTRC

FlyskyHy (iOS): 协议 XCTRC

XCTrack (Android): 协议XCTRC

Skylogger (iOS): 协议 XCTRC

Thermgeek (iOS): 协议 XCTRC

XCSoar (Android, Kobo): 协议 XCTRC

TopHat (Android, Kobo): 协议 LXNAV

TheVariometer (iOS): LXNAV or XCTRC or LK8EX

FlyMe (Android): 协议 LXNAV or 协议 XCTRC

Androflight (Android): 协议 XCTRC

FreeFlight & FreeFlight Pro (iOS): 协议 LXNAV

XC Guide (Android): 协议 XCTRC

SportsTrackLive ( Android and iOS ): 协议 XCTRC

Alps3常见问答接上PC机Mac机后看不到U盘？接好数据线，小黑盒开机才能看到U盘。注意：U盘需要数据线，随机器有配。一般数据线是纯白/纯黑色。花花绿绿的90%是充电线，根本读不了数据的。带灯会发光的100%是充电线。充电线里只有2根铜丝～数据线里面有4～8根线还带屏蔽层成本高太多了～蓝牙找不到Alps了怎么办？经常是：之前用手机连成功过，后来换用平板或换了一个app就搜不到了。由于蓝牙BLE设备与App配对成功后就会“静默消失”，消失后其他设备是搜不到的，本设备上的其他App也是搜不到的。如果用XCTrack连接过，请将身边所有练过这台机器的安卓机关机！没错是关机，退出XCTrack没用的！身边连过的安卓全关机之后，再打开您期望连接的那一台安卓机，尝试连接。连上某某App之后，上升率刷新反应慢怎么办？你的Apls会以每秒两次的速率传输各种数据。但是各路App未必会给你看这个变化的数值，比如XCTrack中的这个设置：

如果按照这个设置，显示给你的是过去6秒的平均值，那么反应会非常迟钝，基本上气流转小半圈才有显示。你需要将App中的这个数字设置到你心仪的刷新速度。XCTrack如何配置配置Alps+XCTrack:勾选使用蓝牙传感器，并在传感器列表中选择你的设备（默认名字Alps3）。勾选“使用外部气压计”。不要勾选“使用外部GPS” （除非您的平板没有GPS可用）
